ட்ரோன் சிக்னல் ஜாமர்களில் சர்க்குலேட்டர்களின் முக்கிய செயல்பாடுகள் என்ன?

ட்ரோன் சிக்னல் ஜாமர்களில் சர்குலேட்டர்கள் முக்கிய பங்கு வகிக்கின்றன, திறமையான சமிக்ஞை பரிமாற்றம், தனிமைப்படுத்தல் மற்றும் உணர்திறன் RF கூறுகளின் பாதுகாப்பை உறுதி செய்கின்றன. அவற்றின் முக்கிய செயல்பாடுகள் இங்கே:

1. சிக்னல் திசைக் கட்டுப்பாடு (தனிமைப்படுத்தல்)

(1) சர்குலேட்டர்கள் என்பது ஒரு நிலையான லூப் பாதையில் சமிக்ஞைகளை வழிநடத்தும் பரஸ்பர சாதனங்கள் (எ.கா., போர்ட் 1 → போர்ட் 2 → போர்ட் 3 → போர்ட் 1).

(2) ஜாமர்களில், அவை கடத்தப்பட்ட சமிக்ஞையை பிரதிபலித்த சக்தியிலிருந்து தனிமைப்படுத்துகின்றன, சுய குறுக்கீட்டைத் தடுக்கின்றன மற்றும் நெரிசல் துல்லியத்தை மேம்படுத்துகின்றன.

2. RF பெருக்கிகளைப் பாதுகாக்கவும்

(1) உயர்-பவர் ஜாமர்கள் சக்திவாய்ந்த RF சமிக்ஞைகளை உருவாக்குகின்றன, அவை மீண்டும் பிரதிபலிக்கும் மற்றும் டிரான்ஸ்மிட்டரை சேதப்படுத்தும்.

(2) மின்சுழற்சிகள் பிரதிபலித்த ஆற்றலை பெருக்கிக்கு பதிலாக போலி சுமைக்கு (போர்ட் 3) திருப்பிவிடுகின்றன, இது கணினியின் வலிமையை அதிகரிக்கிறது.

3. பல சேனல் சமிக்ஞை மேலாண்மை

(1) மேம்பட்ட ஜாமர்கள் பல ஆண்டெனாக்கள் அல்லது அதிர்வெண் பட்டைகளுக்கு இடையில் சிக்னல்கள் கசியாமல் மாற சர்க்குலேட்டர்களைப் பயன்படுத்துகின்றன.

(2) ஒரே நேரத்தில் வெவ்வேறு ட்ரோன் தொடர்பு இணைப்புகளை (எ.கா., கட்டுப்பாடு, வீடியோ, ஜிபிஎஸ்) ஜாம் செய்யலாம்.

4. அதிர்வெண் நிலைத்தன்மை மற்றும் செயல்திறன்

(1) செருகும் இழப்பைக் குறைக்கிறது (உயர்தர சுழற்சிகளில் 0.5 dB க்கும் குறைவானது), அதிகபட்ச சக்தி ஆண்டெனாவை அடைவதை உறுதி செய்கிறது.

(2) வைட்பேண்ட் செயல்பாட்டை ஆதரிக்கிறது (எ.கா. 1-6 GHz), இது வெவ்வேறு ட்ரோன் அதிர்வெண்களை உள்ளடக்குவதற்கு முக்கியமானது.

5. மற்ற கூறுகளுடன் ஒருங்கிணைப்பு

(1) தேவையற்ற பிரதிபலிப்புகளை மேலும் அடக்குவதற்கு பெரும்பாலும் தனிமைப்படுத்திகளுடன் இணைக்கப்படுகிறது.

(2) சிக்கலான சிக்னல் ரூட்டிங்கை நிர்வகிக்க MIMO (மல்டிபிள் இன்புட் மல்டிபிள் அவுட்புட்) ஜாமர்களில் பயன்படுத்தப்படுகிறது.

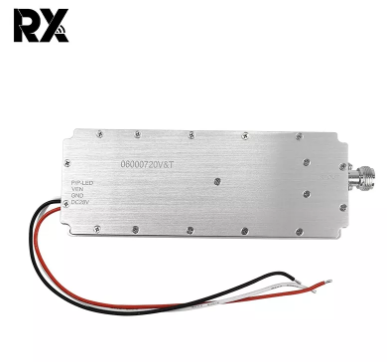

வட்ட பாதுகாப்புடன் GaN 100W டிஜிட்டல் மூல சமிக்ஞை பெருக்கி தொகுதி

சுற்றோட்டிகள் ஏன் அவசியம்?

சுழற்சிகள் இல்லாமல், ஜாமர்கள் பின்வரும் சிக்கல்களால் பாதிக்கப்படுகின்றன:

❌ சிக்னல் பின்னூட்டம் பரிமாற்றத்தில் குறுக்கிடுகிறது

❌ பிரதிபலித்த சக்தியின் காரணமாக பெருக்கிகள் எரிகின்றன

❌ ஆற்றல் இழப்பு நெரிசல் வரம்பை குறைக்கிறது

எடுத்துக்காட்டு: 10-சேனல் ட்ரோன் ஜாமரில், ஒவ்வொரு சேனலும் தனித்தனியாக க்ரோஸ்டாக் இல்லாமல் செயல்படுவதை, ராணுவம் அல்லது முக்கியமான உள்கட்டமைப்பு பாதுகாப்பிற்கான நம்பகத்தன்மையை மேம்படுத்துவதை ஒரு சர்க்குலேட்டர் உறுதி செய்கிறது.

சிறந்த செயல்திறனுக்காக, ஒரு ஜாமரில் உள்ள சர்க்குலேட்டர் இருக்க வேண்டும்:

✔ உயர் தனிமைப்படுத்தல் (>20 dB)

✔ குறைந்த VSWR (<1.5:1)

✔ வெப்ப நிலைத்தன்மை (வெளிப்புற வரிசைப்படுத்தலுக்கு)
