RF சிக்னல் ஜாமிங் சாதனம் எப்படி வேலை செய்யும் ?

ரேடியோ அதிர்வெண் (RF) சிக்னல் ஜாமர்கள் இலக்கு சமிக்ஞையின் அதே அதிர்வெண் அலைவரிசையில் வலுவான RF சமிக்ஞைகளை அனுப்புவதன் மூலம் வேலை செய்கின்றன, இதன் மூலம் இலக்கு சமிக்ஞையின் இயல்பான தொடர்பு மற்றும் செயல்பாட்டில் குறுக்கிடுகிறது.

1. சிக்னல் உருவாக்கம்

(1) அதிர்வெண் தேர்வு: ஜாமர்கள் ஒரு குறிப்பிட்ட அதிர்வெண் வரம்பில் செயல்பட வடிவமைக்கப்பட்டுள்ளன. எடுத்துக்காட்டாக, செல்போன் சிக்னல்களை ஜாம் செய்ய பயன்படுத்தினால், மொபைல் நெட்வொர்க்குகள் பயன்படுத்தும் அலைவரிசை பட்டைகள், அதாவது ஜிஎஸ்எம் (சில பகுதிகளில் 900 மெகா ஹெர்ட்ஸ் மற்றும் 1800 மெகா ஹெர்ட்ஸ்), சிடிஎம்ஏ அல்லது 3ஜி, 4ஜி மற்றும் 5ஜி நெட்வொர்க்குகள் பயன்படுத்தும் பல்வேறு அலைவரிசை பட்டைகள் ஆகியவற்றைத் தேர்ந்தெடுக்கும். வைஃபை ஜாமிங்கிற்கு, இது 2.4 ஜிகாஹெர்ட்ஸ் மற்றும் 5 ஜிகாஹெர்ட்ஸ் அலைவரிசைகளில் கவனம் செலுத்தும்.

(2) சிக்னல் ஜெனரேஷன் சர்க்யூட்ரி: ஆர்எஃப் சிக்னலை உருவாக்கப் பயன்படும் சாதனத்தின் உள்ளே ஒரு சிக்னல் ஜெனரேஷன் சர்க்யூட் உள்ளது. இந்த சுற்று பொதுவாக ஆஸிலேட்டர் (அடிப்படை அதிர்வெண்ணை உருவாக்க) மற்றும் ஒரு பெருக்கி (உருவாக்கப்பட்ட சமிக்ஞையின் சக்தியை அதிகரிக்க) போன்ற கூறுகளைக் கொண்டுள்ளது. உருவாக்கப்பட்ட சிக்னல் பொருத்தமான குணாதிசயங்களைக் கொண்டிருக்கும் வகையில் சரிசெய்யப்படுகிறது.

2. சக்தி பெருக்கம்

(1) அதிர்வெண் தேர்வு: ஜாமர்கள் ஒரு குறிப்பிட்ட அதிர்வெண் வரம்பில் செயல்பட வடிவமைக்கப்பட்டுள்ளன. எடுத்துக்காட்டாக, செல்போன் சிக்னல்களை ஜாம் செய்ய பயன்படுத்தினால், மொபைல் நெட்வொர்க்குகள் பயன்படுத்தும் அலைவரிசை பட்டைகள், அதாவது ஜிஎஸ்எம் (சில பகுதிகளில் 900 மெகா ஹெர்ட்ஸ் மற்றும் 1800 மெகா ஹெர்ட்ஸ்), சிடிஎம்ஏ அல்லது 3ஜி, 4ஜி மற்றும் 5ஜி நெட்வொர்க்குகள் பயன்படுத்தும் பல்வேறு அலைவரிசை பட்டைகள் ஆகியவற்றைத் தேர்ந்தெடுக்கும். வைஃபை ஜாமிங்கிற்கு, இது 2.4 ஜிகாஹெர்ட்ஸ் மற்றும் 5 ஜிகாஹெர்ட்ஸ் அலைவரிசைகளில் கவனம் செலுத்தும்.

(2) உயர்-சக்தி கூறுகளின் பயன்பாடு: ஆற்றல் பெருக்கி நிலை பொதுவாக LDMOS (பக்கத்தில் பரவிய உலோக ஆக்சைடு குறைக்கடத்தி) டிரான்சிஸ்டர்கள் அல்லது பிற உயர்-சக்தி குறைக்கடத்தி சாதனங்கள் போன்ற கூறுகளைப் பயன்படுத்துகிறது. இந்த கூறுகள் அதிக அளவு மின் ஆற்றலைக் கையாளவும் மற்றும் உள்ளீட்டு சக்தியை உயர்-சக்தி RF வெளியீட்டாக மாற்றவும் முடியும்.

3. பரிமாற்றம்

(1) ஆண்டெனா வரிசைப்படுத்தல்: பெருக்கப்பட்ட RF சமிக்ஞை பின்னர் ஆண்டெனா மூலம் காற்றில் அனுப்பப்படுகிறது. ஆன்டெனா நெரிசல் சாதனத்தின் ஒரு முக்கிய பகுதியாகும், ஏனெனில் இது அனைத்து திசைகளிலும் (ஓம்னிடிரக்ஷனல் ஆண்டெனா) அல்லது ஒரு குறிப்பிட்ட திசையில் (திசை ஆண்டெனா, இது ஒரு குறிப்பிட்ட பகுதி அல்லது சமிக்ஞை மூலத்தை குறிவைக்கப் பயன்படும்) சிக்னலை கதிர்வீச்சு செய்ய முடியும். பயன்படுத்தப்படும் ஆண்டெனா வகை, பயன்பாட்டு காட்சி மற்றும் தேவையான கவரேஜ் வரம்பைப் பொறுத்தது.

(2) சிக்னல் பரப்புதல்: நெரிசல் சமிக்ஞை கடத்தப்பட்ட பிறகு, அது மின்காந்த அலைகள் வடிவில் காற்றில் பரவுகிறது. இது ஒளியின் வேகத்தில் பரவுகிறது மற்றும் ஒரு குறிப்பிட்ட வரம்பில் பரவுகிறது. அது பெறும் சாதனத்தை (மொபைல் ஃபோன், வைஃபை ரூட்டர், ட்ரோன் போன்றவை) அடையும் போது, ​​இந்த சாதனங்கள் பெற முயற்சிக்கும் சாதாரண சிக்னலில் குறுக்கிடுகிறது.

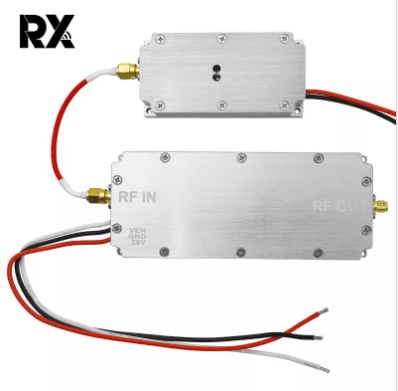

30W RF பவர் பெருக்கி தொகுதி

(1) முறையான சிக்னலை மீறுதல்: குறுக்கீடு சிக்னல், பெறும் சாதனத்தின் முனையிலுள்ள சிக்னல் மூலத்திலிருந்து (மொபைல் பேஸ் ஸ்டேஷன் அல்லது வைஃபை அணுகல் புள்ளி போன்றவை) பலவீனமான உள்வரும் சிக்னலை மீறும் அளவுக்கு வலுவாக வடிவமைக்கப்பட்டுள்ளது. பெறும் சாதனத்தின் ஆண்டெனா முறையான சமிக்ஞை மற்றும் குறுக்கீடு சமிக்ஞை ஆகிய இரண்டையும் பெறும்போது, ​​வலுவான குறுக்கீடு சமிக்ஞை பெறுநரின் முன்-இறுதிச் சுற்று (குறைந்த-இரைச்சல் பெருக்கி போன்றவை) நிறைவுற்றதாக அல்லது அதிகமாக இருக்கச் செய்கிறது. இது பெறுநரால் முறையான சிக்னலைச் சரியாகப் பெருக்கிச் செயல்படுத்த முடியாமல் போகிறது, இதன் விளைவாக இணைப்பு துண்டிக்கப்பட்டது அல்லது இழந்தது.

(2) சத்தம் மற்றும் சிதைவை உருவாக்குதல்: முறையான சமிக்ஞை சக்தியை மீறுவதுடன், குறுக்கீடு சமிக்ஞையானது ரிசீவர் சர்க்யூட்ரியில் சத்தம் மற்றும் சிதைவை அறிமுகப்படுத்துகிறது. குறுக்கீடு சிக்னலின் சீரற்ற அல்லது குழப்பமான தன்மை பெறுநரின் டெமாடுலேஷன் செயல்முறையின் இயல்பான செயல்பாட்டில் குறுக்கிடுகிறது, இது முறையான சமிக்ஞையிலிருந்து அர்த்தமுள்ள தகவலைப் பிரித்தெடுப்பதை சாதனத்திற்கு கடினமாக்குகிறது.

30W RF பவர் பெருக்கி தொகுதி

சுருக்கமாக, RF சிக்னல் ஜாமர்கள் இலக்கு அதிர்வெண் பேண்டிற்குள் வலுவான RF சிக்னல்களை உருவாக்குகின்றன, பெருக்கி, அனுப்புகின்றன, தகவல்தொடர்புக்காக இந்த அதிர்வெண்களை நம்பியிருக்கும் சாதனங்களின் இயல்பான செயல்பாட்டை சீர்குலைத்து, அவற்றின் சிக்னல்களை திறம்பட தடை செய்கிறது. பல பிராந்தியங்களில், RF சிக்னல் ஜாமர்களின் பயன்பாடு சட்டத்தால் கட்டுப்படுத்தப்பட்டுள்ளது, ஏனெனில் அவை முறையான தகவல் தொடர்பு சேவைகளில் தலையிடக்கூடும்.
