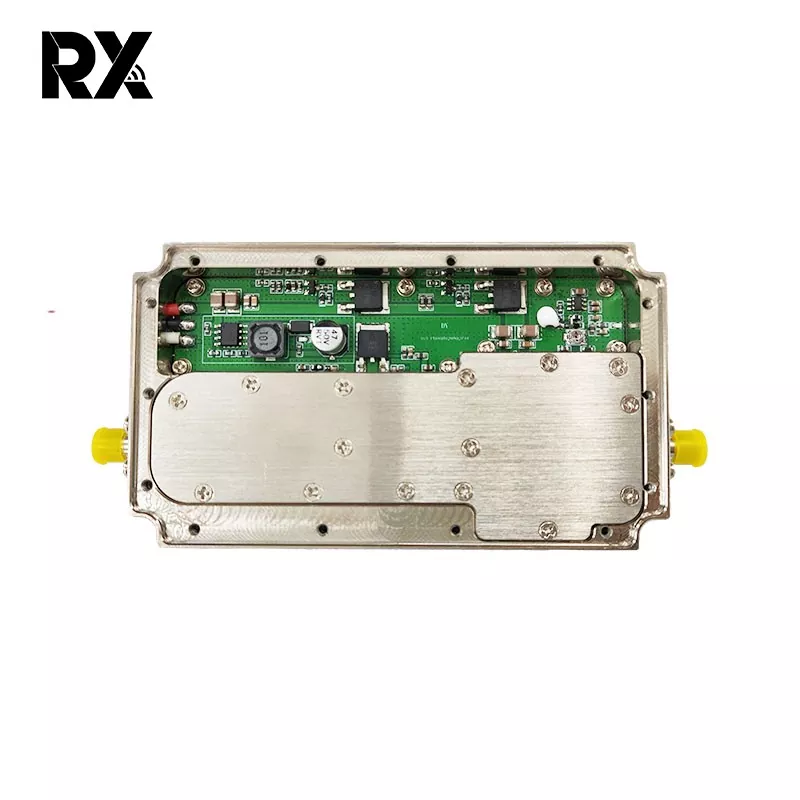

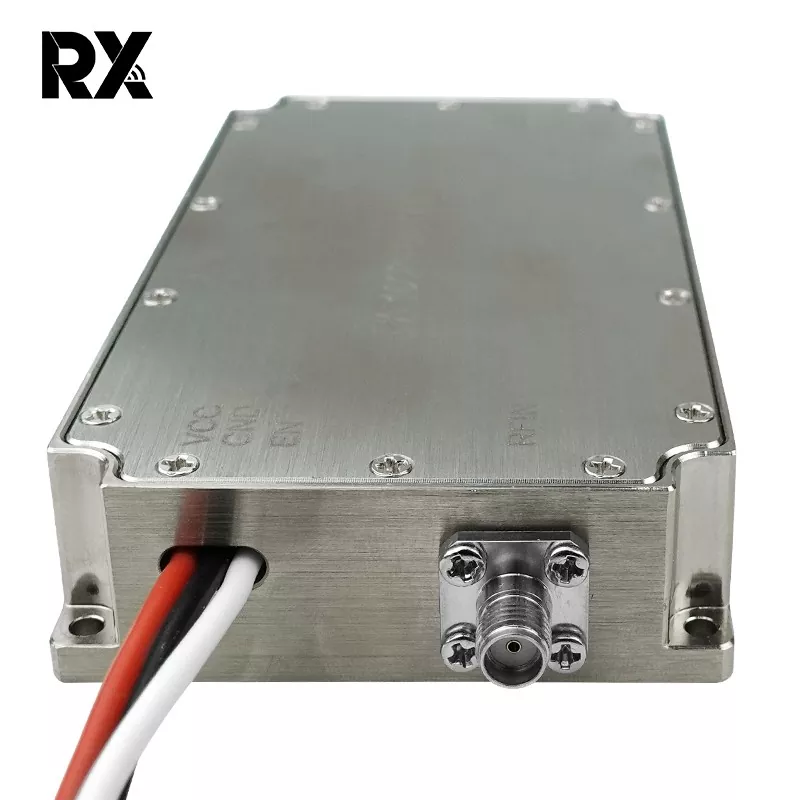

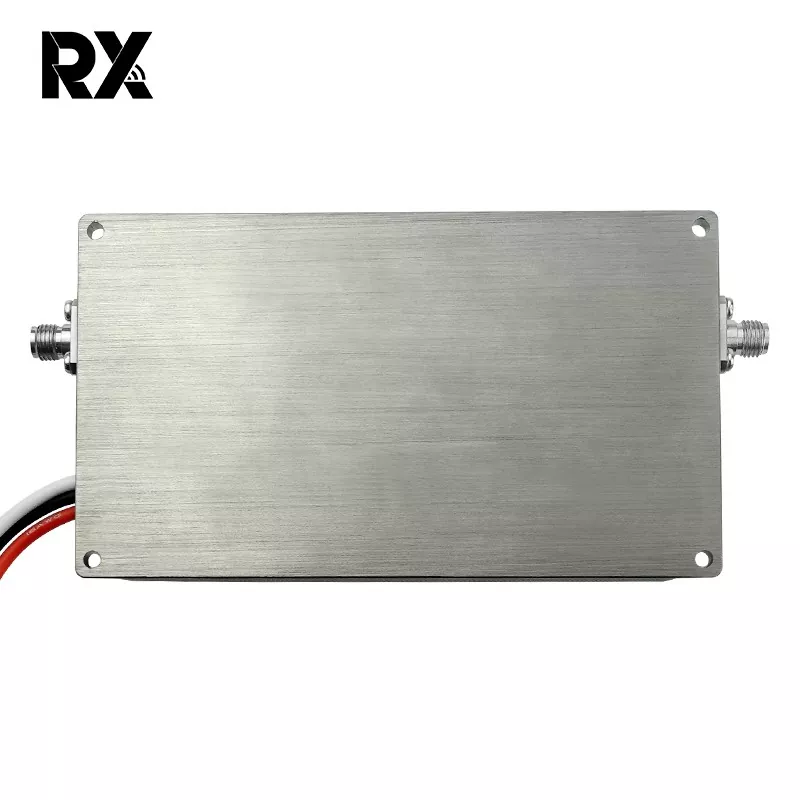

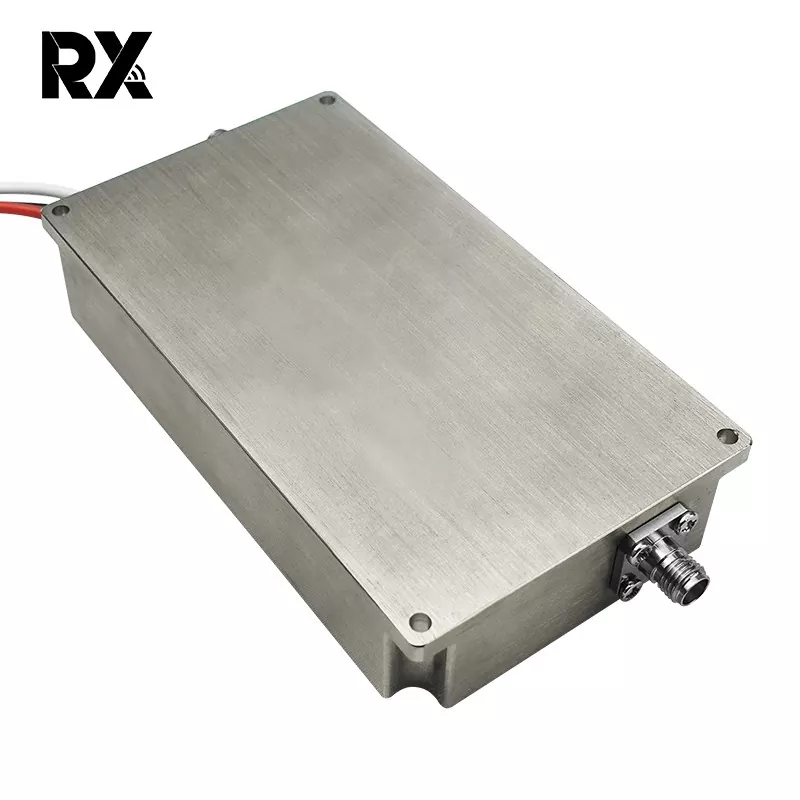

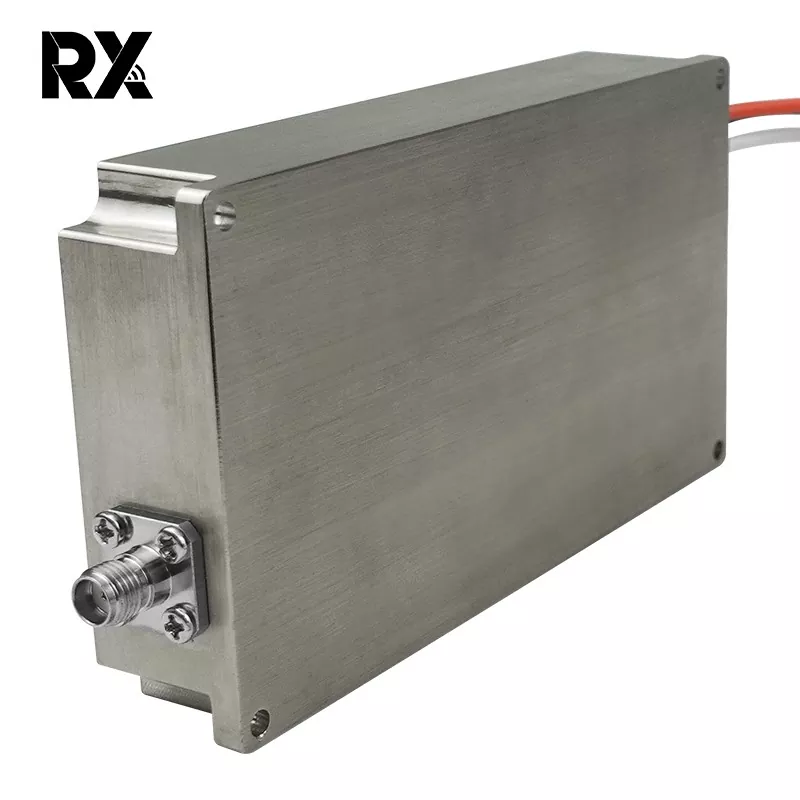

20W 500-7300MHz அல்ட்ராவைட்பேண்ட் பவர் ஆம்ப்ளிஃபையர்

இல்லை

விளக்கம்

சின்னம்

குறைந்தபட்சம்

தட்டச்சு செய்யவும்

அதிகபட்சம்

அலகு

குறிப்பு

1.

இயக்க அதிர்வெண்

BW

500

7300

மெகா ஹெர்ட்ஸ்

2.

உள்ளீட்டு சக்தி

பின்

0

dBm

3.

வெளியீடு பவர் CW

சாட்

42.5

43

44

dBm

தொடர்ச்சியான அலை

4.

சக்தி ஆதாயம்

ஜி.பி

43

dBm

@ பின்=0 dBm

5.

பவர் ஆதாயம் பிளாட்னெஸ்

△ஜி.பி

±1.5

dB

@ பின்=0 dBm

6.

உள்ளீடு திரும்ப இழப்பு

S11

-15

dB

7.

இயக்க மின்னழுத்தம்

Vdc

24

30

36

V

8.

தற்போதைய நுகர்வு

A

2

3

A

@ Pout=10~15W

9.

RF இணைப்பான் உள்ளீடு

எஸ்எம்ஏ, பெண்

10.

RF இணைப்பான் வெளியீடு

எஸ்எம்ஏ, பெண்

11.

எடை

0.278

0.3

கி.கி

12.

நீளம் * அகலம் * உயரம்

105*60*20

மிமீ

13.

அதிகபட்ச உள்ளீட்டு சக்தி

பின்மேக்ஸ்

≤10

dBm

14.

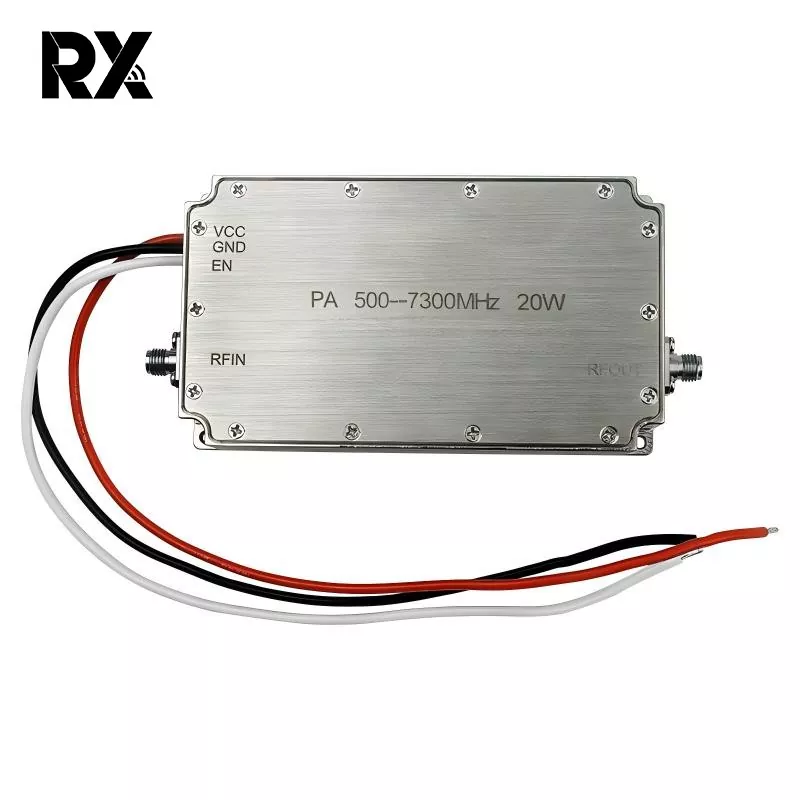

இடைமுக வரையறை

VDD

A1

24Vdc

GND

A2

மைதானம்

இயக்கு

1

5V~Vdd:ON

0V: ஆஃப்

ஒட்டுமொத்த பரிமாணம்

குறிப்பு:

1, ஒட்டுமொத்த பரிமாணங்கள் குறிப்புக்காக மட்டுமே;

2, வாடிக்கையாளரின் தேவைகளுக்கு ஏற்ப அளவை அதிகரிக்கலாம் அல்லது குறைக்கலாம்

3, வாடிக்கையாளரின் உண்மையான தேவைகளுக்கு ஏற்ப உள்ளீட்டு இடைமுகம், வெளியீட்டு இடைமுகம் மற்றும் மின் விநியோக இடைமுகத்தின் நிலைகள் மாற்றப்படலாம்

ஒட்டுமொத்த பரிமாணம்

அதிர்வெண்

உள்ளீடு

24V

30V

36V

(MHz)

(dBm)

Pout(dBm)

I(A)

η(%)

Pout(dBm)

I(A)

η(%)

Pout(dBm)

I(A)

η(%)

500

0

39.8

1.37

29.04%

41.39

1.58

29.06%

42.6

1.74

34.86%

600

0

40.9

1.3

39.43%

42.65

1.52

40.37%

43.95

1.78

46.50%

700

0

40.99

1.33

39.35%

42.89

1.55

41.84%

44.1

1.85

46.31%

800

0

41.3

1.4

40.15%

43.23

1.62

43.29%

44.7

1.79

54.96%

900

0

41.4

1.5

38.34%

43.35

1.71

42.16%

44.85

1.91

53.31%

1000

0

41.4

1.52

37.84%

43.38

1.74

41.72%

44.87

1.94

52.73%

1100

0

41.8

1.62

38.93%

43.67

1.84

42.18%

45

2.02

52.18%

1200

0

41.88

171

0.38%

43.6

1.92

39.77%

44.75

2.07

48.07%

1300

0

41.8

1.75

36.04%

43.52

1.98

37.86%

44.66

2.136

45.63%

1400

0

41.76

1.69

36.97%

43.43

1.9

38.65%

44.63

2.059

47.01%

1500

0

41.65

1.66

36.70%

43.23

1.85

37.91%

44.31

1.97

45.65%

1600

0

42

1.71

38.62%

43.61

1.92

39.86%

44.6

2.038

47.17%

1700

0

41.88

1.73

37.13%

43.45

1.95

37.83%

44.4

2.06

44.57%

1800

0

41.75

1.73

36.04%

43.34

1.98

36.33%

44.33

2.1

43.02%

1900

0

42

1.74

37.95%

43.57

1.95

38.89%

44.6

2.1

45.78%

2000

0

42.3

1.81

39.09%

43.96

2.06

40.27%

44.89

2.26

45.47%

2100

0

42.4

1.83

39.57%

44

2.11

39.68%

44.93

2.33

44.52%

2200

0

42.3

1.78

39.75%

43.84

2

40.35%

44.82

2.24

45.15%

2300

0

42.4

1.88

38.52%

43.96

2.02

41.07%

44.88

2.22

46.19%

2400

0

42.4

2

36.20%

44

2.16

38.76%

44.69

2.39

41.07%

2500

0

42.4

2.12

34.15%

43.9

2.38

34.38%

44.56

2.7

35.28%

2600

0

42.2

2.15

32.16%

43.6

2.39

31.95%

44.1

3

28.56%

2700

0

42.3

2.15

32.91%

43.94

2.72

30.36%

44.7

3.16

31.13%

2800

0

42.2

2.04

33.90%

43.96

2.55

32.53%

44.83

2.96

34.24%

2900

0

41.9

1.99

32.43%

43.71

2.39

32.77%

44.68

2.7

36.27%

3000

0

42.2

1.94

35.64%

43.97

2.25

36.96%

45.11

2.46

43.95%

3100

0

41.85

1.97

32.38%

43.66

2.17

35.68%

44.68

2.29

42.76%

3200

0

41.95

2

32.64%

43.7

2.3

33.97%

44.81

2.24

45.04%

3300

0

41.88

2.15

29.88%

43.58

2.38

31.94%

44.66

2.2

44.31%

3400

0

41.74

2.18

28.53%

43.54

2.42

31.12%

44.64

2.3

42.18%

3500

0

41.42

2

28.89%

43.28

2.43

29.19%

44.34

2.44

37.11%

3600

0

41.22

2

27.59%

43.17

2.44

28.35%

44.31

2.52

35.68%

3700

0

40.92

2

25.75%

42.88

2.34

27.65%

44

2.62

31.96%

3800

0

40.79

2.17

23.03%

42.51

2.43

24.45%

43.63

2.52

30.51%

3900

0

41.15

2.15

25.26%

42.8

2.43

26.14%

43.84

2.52

32.02%

4000

0

41.58

2.09

28.68%

43.1

2.41

28.24%

44.11

2.59

33.16%

4100

0

41.72

2.04

30.35%

43.52

2.39

31.37%

44.1

2.59

33.08%

4200

0

41.8

1.88

33.55%

43.22

2.22

31.52%

44.1

2.57

33.34%

4300

0

42.13

1.92

35.44%

43.59

2.21

34.47%

44.4

2.58

35.58%

4400

0

41.87

1.97

32.53%

43.38

2.2

33.00%

44.26

2.45

36.28%

4500

0

41.73

2

31.03%

43.31

2.19

32.62%

44.2

2.47

35.50%

4600

0

40.96

2

25.99%

42.77

2.18

28.93%

43.73

2.48

31.73%

4700

0

40.49

2.01

23.21%

42.3

2.1

26.96%

43.35

2.43

29.67%

4800

0

41.18

1.98

27.61%

42.9

2.14

30.37%

44.1

2.36

36.31%

4900

0

40.46

2

23.16%

42.23

2.15

25.91%

43.4

2.22

32.85%

5000

0

40.91

2

25.69%

42.6

2.13

28.48%

43.83

2.25

35.78%

5100

0

40.64

2.14

22.56%

42.3

2.25

25.16%

43.52

2.23

33.62%

5200

0

40.78

2.25

22.16%

42.44

2.42

24.16%

43.63

2.35

32.72%

5300

0

40.91

2.21

23.25%

42.52

2.41

24.71%

43.65

2.52

30.65%

5400

0

40.92

2.32

22.20%

42.57

2.54

23.72%

43.64

2.52

30.58%

5500

0

41.28

2.32

24.12%

42.91

2.53

25.75%

43.87

2.64

30.78%

5600

0

41.31

2.32

24.28%

43

2.52

26.39%

44.04

2.62

32.25%

5700

0

41.51

2.34

25.21%

43.28

2.55

27.82%

44.27

2.64

33.75%

5800

0

41.62

2.35

25.75%

43.3

2.57

27.73%

44.26

2.67

33.29%

5900

0

41.13

2.32

23.30%

42.9

2.49

26.10%

43.92

2.58

31.86%

6000

0

41.27

2.33

23.96%

43

2.5

26.60%

43.03

2.57

26.06%

6100

0

41.11

2.35

22.89%

42.78

2.51

25.19%

43.75

2.58

30.64%

6200

0

40.64

2.28

21.18%

42.23

2.45

22.74%

43.14

2.49

27.59%

6300

0

41.15

2.24

24.24%

42.71

2.41

25.81%

43.54

2.46

30.62%

6400

0

41.06

2.2

24.17%

42.71

2.38

26.14%

43.33

2.46

29.17%

6500

0

40.67

2.18

22.30%

42.27

2.34

24.02%

43.11

2.43

28.07%

6600

0

40.67

2.2

22.10%

42.29

2.37

23.83%

43.17

2.49

27.78%

6700

0

40.62

2.18

22.05%

42.33

2.35

24.26%

43.19

2.49

27.90%

6800

0

40.95

2.2

23.57%

42.47

2.37

24.84%

43.36

2.521

28.66%

6900

0

40.66

2.15

22.56%

42.28

2.35

23.98%

43.18

2.53

27.40%

7000

0

41.28

2.12

26.39%

42.91

2.34

27.84%

43.75

2.51

31.49%

7100

0

40.73

2.04

24.16%

42.34

2.27

25.17%

43.42

2.45

29.90%

7200

0

41.15

1.98

27.42%

42.85

2.52

25.50%

43.92

2.39

34.39%

7300

0

41

1.88

27.90%

42.74

2.12

29.55%

43.68

2.31

33.67%
