WIFI 5G 5000-6000MHz 20W சிக்னல் ஜாமர் எதிர்ப்பு ட்ரோன் தொகுதிகள் ஜெனரேட்டர்கள்

Shenzhen Texin Electronics Co.,Ltd நிறுவப்பட்டதிலிருந்து வயர்லெஸ் தகவல் தொடர்பு தொழில்நுட்பத்தின் ஆராய்ச்சி மற்றும் மேம்பாடு, உற்பத்தி மற்றும் விற்பனை ஆகியவற்றில் கவனம் செலுத்துகிறது. தயாரிப்பு வரிசையில் மொபைல் தகவல்தொடர்புகள் 2G/3G/4G/5G எதிர்ப்பு சமிக்ஞை ஆதாரம் மற்றும் ஜிபிஎஸ், வயர்லெஸ் சிக்னலின் வைஃபை எதிர்ப்பு தொகுதி, அத்துடன் லோரா சிஸ்டம் இயங்குதளத்தின் ஸ்மார்ட் உபகரண மேலாண்மை ஆகியவை அடங்கும். நாங்கள் நிலையான மற்றும் நம்பகமான, நல்ல அளவிடுதல் மற்றும் தனிப்பயனாக்கப்பட்ட தயாரிப்பை வழங்குகிறோம். தொழில்முறை தொழில்நுட்பம் மற்றும் சிறந்த சேவை கொண்ட எங்கள் வாடிக்கையாளர்களுக்கு. FPV எதிர்ப்பு சமிக்ஞை மூலமானது FPV எதிர்ப்பு தொகுதியின் ஒரு தயாரிப்பு ஆகும், இது Texin Electronics ஆல் ஆராய்ச்சி செய்யப்பட்டு உருவாக்கப்பட்டது VOC, எதிர்ப்பு FPV மாடுலேஷன் சிக்னல் தொகுதியை உருவாக்க. டிஜிட்டல் சிக்னல் FPGA இன் உட்புறத்தால் உருவாக்கப்படுகிறது, இது VCO அலைவு அதிர்வெண்ணுடன் சிக்னல் கேரியர் அலையில் மாற்றியமைக்கப்படுகிறது, சமிக்ஞையின் எதிர்வினை செயல்முறை பெருக்கிக்கு வெளியிடப்பட்டு பின்னர் ஆண்டெனாவுக்கு அனுப்பப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு வரிசையில் மொபைல் தகவல்தொடர்புகள் 2G/3G/4G/5G எதிர்ப்பு சமிக்ஞை ஆதாரம் மற்றும் ஜிபிஎஸ், வயர்லெஸ் சிக்னலின் வைஃபை எதிர்ப்பு தொகுதி, அத்துடன் லோரா சிஸ்டம் இயங்குதளத்தின் ஸ்மார்ட் உபகரண மேலாண்மை ஆகியவை அடங்கும். நாங்கள் நிலையான மற்றும் நம்பகமான, நல்ல அளவிடுதல் மற்றும் தனிப்பயனாக்கப்பட்ட தயாரிப்பை வழங்குகிறோம். தொழில்முறை தொழில்நுட்பம் மற்றும் சிறந்த சேவை கொண்ட எங்கள் வாடிக்கையாளர்களுக்கு.FPV எதிர்ப்பு சமிக்ஞை மூலமானது FPV எதிர்ப்பு தொகுதியின் ஒரு தயாரிப்பு ஆகும், இது Texin Electronics ஆல் ஆய்வு செய்யப்பட்டு உருவாக்கப்பட்டது. இந்த தொகுதி FPGA லாஜிக் சிப்பை முதன்மைக் கட்டுப்பாட்டாகப் பயன்படுத்துகிறது, மேலும் லாக் செய்யப்பட்ட அதிர்வெண்ணின் சிறந்த நிலையான அதிர்வெண்ணுடன் இணைந்து VOC, எதிர்ப்பு FPV மாடுலேஷன் சிக்னல் தொகுதியை உருவாக்க. டிஜிட்டல் சிக்னல் FPGA இன் உட்புறத்தால் உருவாக்கப்படுகிறது, இது VCO அலைவு அதிர்வெண்ணுடன் சிக்னல் கேரியர் அலையில் மாற்றியமைக்கப்படுகிறது, சமிக்ஞையின் எதிர்வினை செயல்முறை பெருக்கிக்கு வெளியிடப்பட்டு பின்னர் ஆண்டெனாவுக்கு அனுப்பப்படுகிறது.

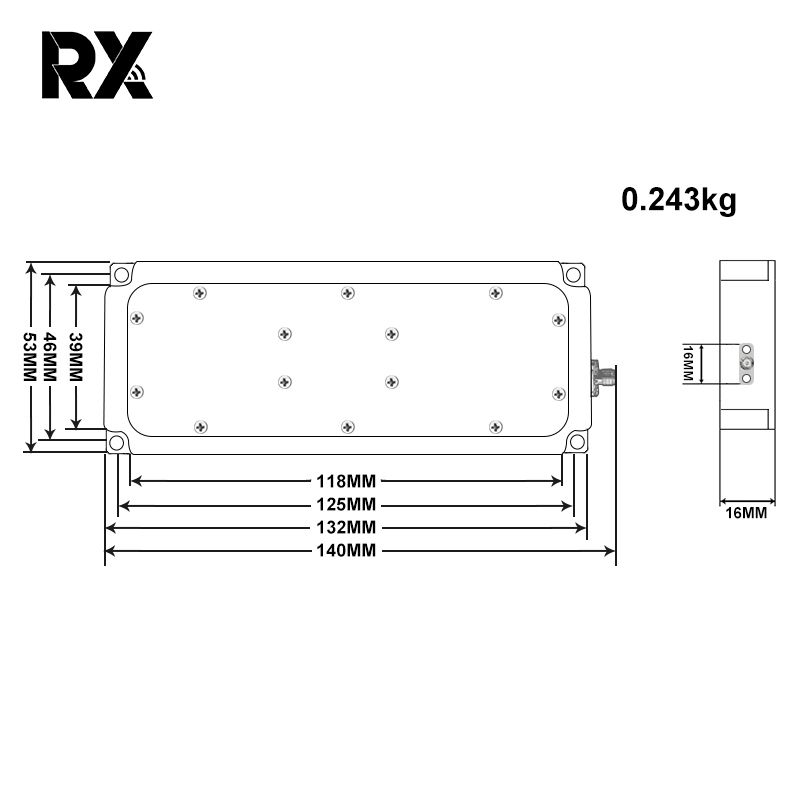

தயாரிப்பு தோற்றம் மற்றும் அளவு:

செயல்திறன் பண்புகள்:

ஆதரிக்கப்படும் அதிர்வெண்கள்: 300-1200MHz, 2.4GHz, போன்றவை.

வெளியீட்டு சக்தி: 20W

டிஜிட்டல் சிக்னல் மூலம் கட்டப்பட்டது, பயன்படுத்த மிகவும் வசதியானது, அதிக செயல்திறன்

சிறிய பரிமாணங்கள், ஒருங்கிணைப்பு பயன்பாடுகளை எளிதாக்குகின்றன

தொழில்துறை தர பயன்பாட்டு வடிவமைப்பு, தொழில்துறை தர சில்லுகளைப் பயன்படுத்தவும், தொழில்துறை தர பயன்பாடுகளுக்கு ஏற்றது.

தயாரிப்பு விவரக்குறிப்புகள்:

இல்லை.	lt	தகவல்கள்	அலகு
1	அதிர்வெண்	5000-6000	மெகா ஹெர்ட்ஸ்
2	சோதனை மின்னழுத்தம்	28	V
3	தற்போதைய	1.9	A
4	வெளியீடு	20	W
5	ஆதாயம்	43	dB
6	வெளியீட்டு நிலைத்தன்மை	1	dB
7	இணைப்பான்	SMA/பெண்
8	வெளியீட்டு இணைப்பு VSWR	≤1.30 (பவர் மற்றும் VNAtest இல்லை)
9	மின்சார விநியோக கம்பி	சிவப்பு+கருப்பு+வயர் இயக்கு
10	கட்டுப்பாட்டை இயக்கு	HighON லோ ஆஃப்
11	அவுட் ஷெல் அளவு	1325316	மிமீ
12	மவுண்ட் துளை	46*125	மிமீ
13	எடை	243	g
14	வேலை வெப்பநிலை	-40~+65	℃
15	அவுட் ஷெல் பொருள்	அலுமினியம்
16	அதிர்வு தேவை	கார் ஏற்றப்பட்டது சரி

செயல்பாடு விளக்கம்:

1.அடிப்படை செயல்பாடு:

இது FPV ரிமோட் கண்ட்ரோல் அதிர்வெண்ணின் அடிப்படையில், ஆன்டி சிக்னல் மூலத்தின் டிஜிட்டல் மாடுலேட் சிக்னல் அளவுருவை அமைக்கவும், தனிப்பயனாக்கப்பட்ட அதிர்வெண்ணுக்கு மாற்றியமைக்கவும், மாற்றியமைக்கப்பட்ட பிறகு எதிர்ப்பு சிக்னல் மூலமாகவும், இது RF ஆல் பெருக்கப்பட்டு, வயர்லெஸ் சிக்னலை உருவாக்குகிறது. எதிர்ப்பு FPV ரிமோட் கண்ட்ரோல் சிக்னலுக்கு.

2. விண்ணப்ப விளக்கம்:

எதிர்ப்பு மூல சமிக்ஞை தொகுதியின் RF வெளியீடு SMA போர்ட் 50Ω மின்மறுப்பு, பெருக்கி தொகுதி SMA உள்ளீட்டு இடைமுகத்துடன் இணைக்கப்பட்டுள்ளது, பெருக்கி சக்தி தொகுதி வெளியீடு கடத்தும் ஆண்டெனாவுடன் இணைக்கப்பட்டுள்ளது, இடைமுகம் மற்றும் மின்மறுப்பு சீரானதாக இருக்க வேண்டும். தொகுதியின் வெப்பநிலையை ஒருங்கிணைத்த பிறகு ஒருங்கிணைக்க வேண்டும். வேலை வெப்பநிலையை விட அதிகமாக இருக்கக்கூடாது, சரியான வெப்பச் சிதறல்.

கவனம்:

1. அதிர்வெண் வரம்பு

தனிப்பயனாக்கப்பட்ட அதிர்வெண் எதிர்ப்பு FPV ரிமோட் கண்ட்ரோல் சிக்னலுக்கு ஒத்திருக்கும் போது பயன்படுத்தும் அதிர்வெண்ணின் வரம்பிற்கு வெளியே இருந்தால் எதிர்ப்பு விளைவு இல்லை.

2. குறுக்கீடு தூரம் மற்றும் வெளியீடு கட்டமைப்பு

குறுக்கீடு தூரம் பெருக்கியின் வெளியீட்டு சக்தியுடன் தொடர்புடையது. பெரிய சக்தி, எதிர்ப்பு தூரத்தின் தூரம். தடையற்ற சூழலில் சிறந்த பலனை அடைய வேண்டும், அதாவது எதிர்ப்பு சமிக்ஞை மற்றும் FPV க்கு இடையில் தடையற்றது இல்லை.
