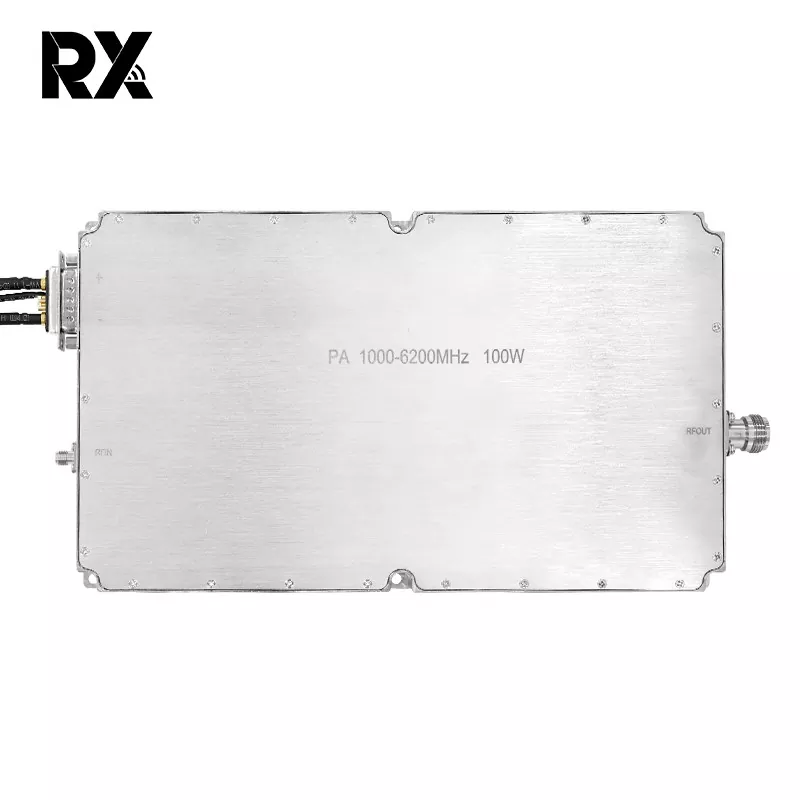

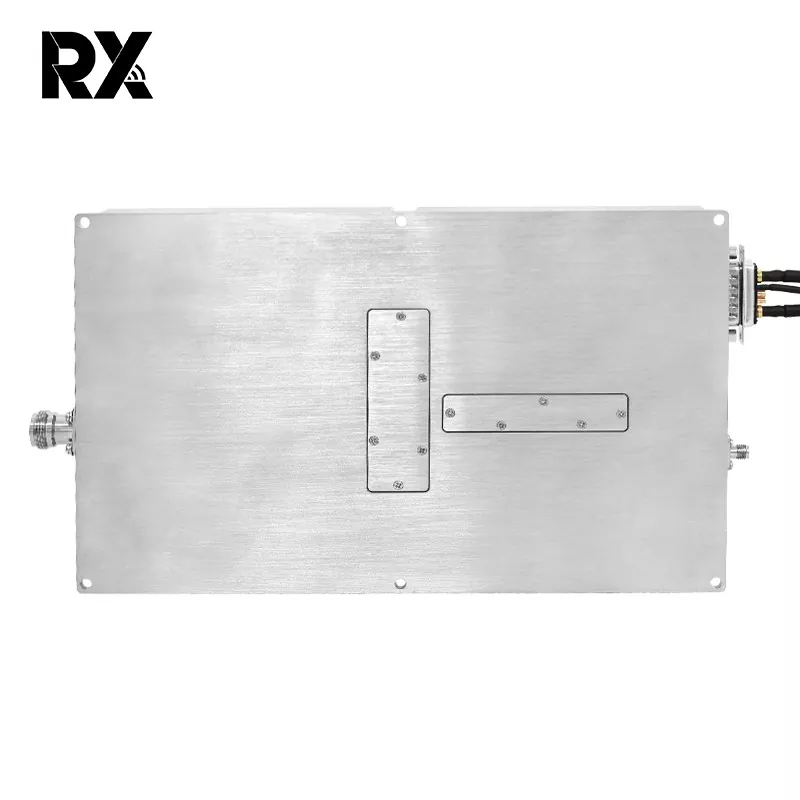

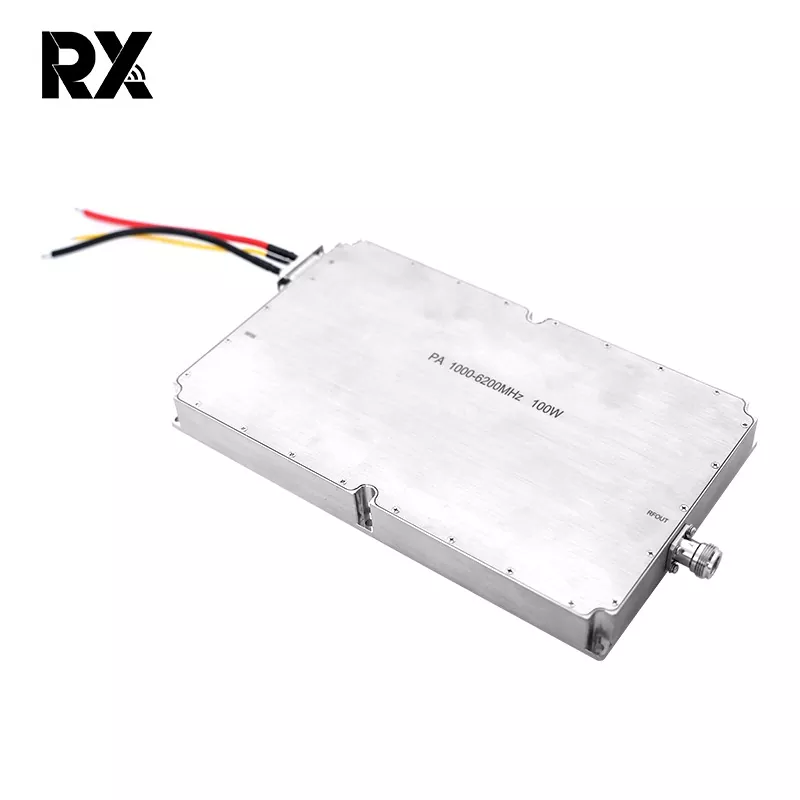

அல்ட்ரா-வைட்பேண்ட் 1000-6000MHz ஹை-பவர் 100W பவர் ஆம்ப்ளிஃபையர்

அல்ட்ரா-வைட்பேண்ட் 1000-6000MHz ஹை-பவர் 100W பவர் ஆம்ப்ளிஃபையர் என்பது ஒரு RF தொகுதி. ஒரு ஒற்றை தொகுதி 1-6 GHz ஐ உள்ளடக்கும், பாரம்பரிய மல்டி-பேண்ட் ஸ்விட்ச்சிங் சர்க்யூட்களின் தேவையை நீக்குகிறது, கணினி அளவு மற்றும் சிக்கலைக் கணிசமாகக் குறைக்கிறது. அதிர்வெண் சுறுசுறுப்பு, அதிர்வெண் துள்ளல் அல்லது பிராட்பேண்ட் குறுக்கீடு சம்பந்தப்பட்ட காட்சிகளுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

அல்ட்ரா-வைட்பேண்ட் 1000-6000MHz ஹை-பவர் 100W பவர் ஆம்ப்ளிஃபையர்

இந்த தொகுதி GaN தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, சமமான 100W சக்தியில் LDMOS ஐ விட 30% குறைவான வெப்பச் சிதறலை அடைகிறது, உண்மையான உயர் சக்தி மற்றும் குறைந்த வெப்பச் சிதறலை அடைகிறது, இதனால் தொகுதியின் ஆயுட்காலம் நீட்டிக்கப்படுகிறது. மேலும், சர்க்யூட் போர்டில் வெப்பநிலை பாதுகாப்பு, சுமை பாதுகாப்பு, ஓவர்வோல்டேஜ் பாதுகாப்பு மற்றும் ஓவர் டிரைவ் பாதுகாப்பு ஆகியவற்றைச் சேர்த்துள்ளோம், வெளிப்புற பாதுகாப்பு செயல்பாடுகளின் தேவையை நீக்கி, செயல்பாட்டு செயல்திறனை பெரிதும் அதிகரிக்கிறது.

வழக்கமான நாரோபேண்ட் அதிர்வெண்களைப் போலல்லாமல், அல்ட்ரா-வைட்பேண்ட் (1000-6000MHz) அதன் அல்ட்ரா-வைட்பேண்ட், உயர்-பவர், உயர்-நம்பகத்தன்மை பண்புகளை அடைய அதிக தொழில்நுட்ப மற்றும் கூறு தரத் தரங்களைக் கோருகிறது. அல்ட்ரா-வைட்பேண்ட் 1000-6000MHz 100W பவர் ஆம்ப்ளிஃபையர் நவீன மல்டி-பேண்ட் கம்யூனிகேஷன்ஸ், EMC சோதனை, எலக்ட்ரானிக் வார்ஃபேர் மற்றும் ட்ரோன் எதிர்ப்பு அமைப்புகளில் சிறந்த செயல்திறனை வெளிப்படுத்தியுள்ளது.

1000-6200MHz100W ஆற்றல் பெருக்கியின் விவரக்குறிப்பு (TC=25℃)

இல்லை	விளக்கம்	சின்னம்	குறைந்தபட்சம்	தட்டச்சு செய்யவும்		அதிகபட்சம்	அலகு	குறிப்பு
1.	இயக்க அதிர்வெண்	BW	1000			6200	மெகா ஹெர்ட்ஸ்
2.	உள்ளீட்டு சக்தி	பின்		2			dBm
3.	வெளியீடு பவர் CW	சாட்	50.5	51		52.5	dBm	தொடர்ச்சியான அலை
4.	சக்தி ஆதாயம்	ஜி.பி	48.5	49		50.5	dBm	@ பின்=2 dBm
5.	பவர் ஆதாயம் பிளாட்னெஸ்	△ஜி.பி		±1.5			dB	@ பின்=2 dBm
6.	உள்ளீடு திரும்ப இழப்பு	S11		-15			dB
7.	இயக்க மின்னழுத்தம்	Vdc	28	28		32	V
8.	தற்போதைய நுகர்வு	A		17		21.5	A	@ Pout=110~180W
9.	RF இணைப்பான் உள்ளீடு		எஸ்எம்ஏ, பெண்

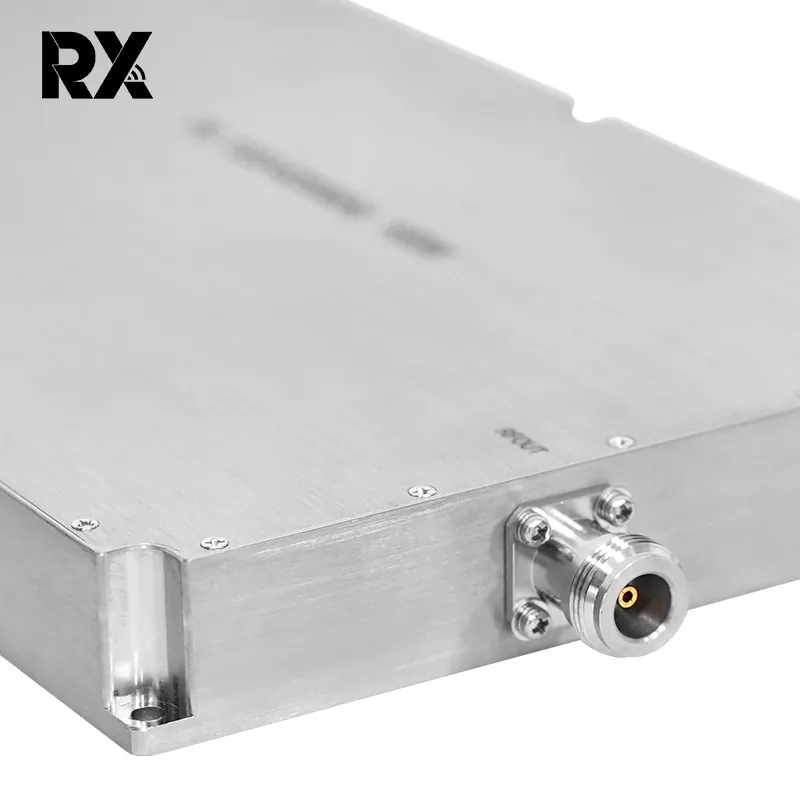

10.	RF இணைப்பான் வெளியீடு		என், பெண்
11.	எடை			1.9		2	கி.கி
12.	நீளம் * அகலம் * உயரம்		25015025			மிமீ
13.	அதிகபட்ச உள்ளீட்டு சக்தி	பின்மேக்ஸ்	≤10			dBm

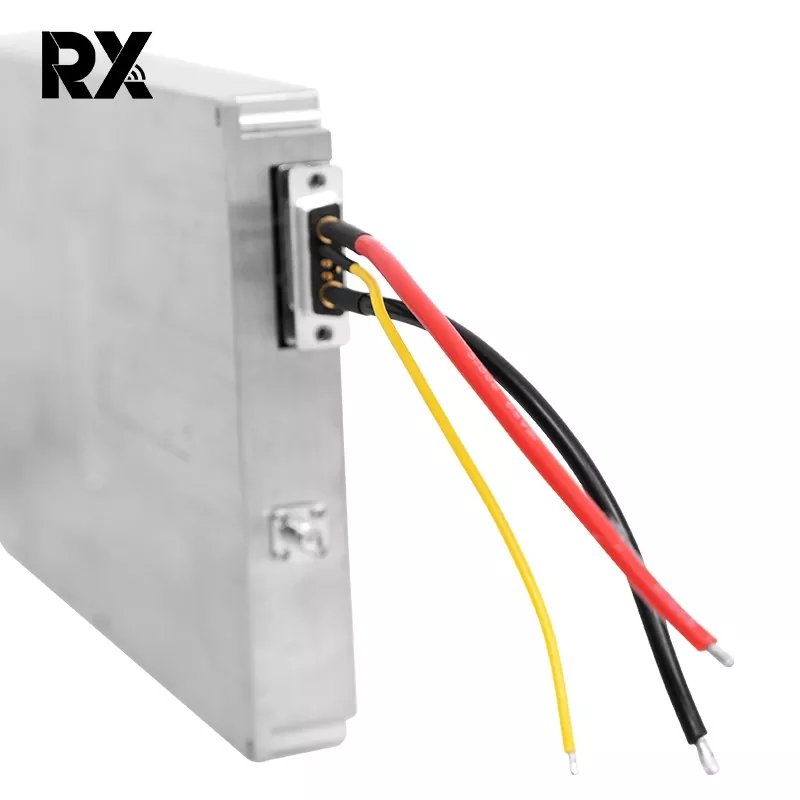

14.	இடைமுக வரையறை (7W2 பெண்)	VDD	A1		28Vdc
		GND	A2		மைதானம்
		அதிகப்படியான பாதுகாப்பு	2		இயல்பான செயல்பாடு: 0V மிகை மின்னோட்ட பாதுகாப்பு:+5V			ஓவர் கரண்ட் பாதுகாப்பு@25A
		அதிக வெப்பநிலை பாதுகாப்பு	2		இயல்பான செயல்பாடு: 0V அதிக வெப்பநிலை பாதுகாப்பு:+5V			அதிக வெப்பநிலை
		இயக்கு	3		5V~Vdd:ON 0V: ஆஃப்			பாதுகாப்பு@100℃
		GND	4		மைதானம்
		மாநிலம்	5		இயல்பான செயல்பாடு: 0V மாநில பாதுகாப்பு:+5V
