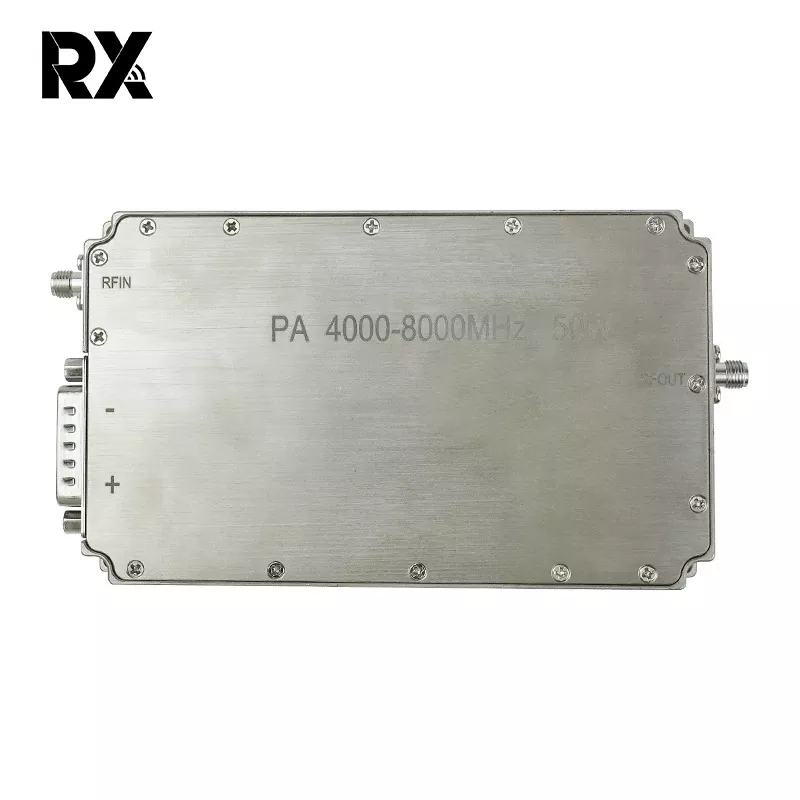

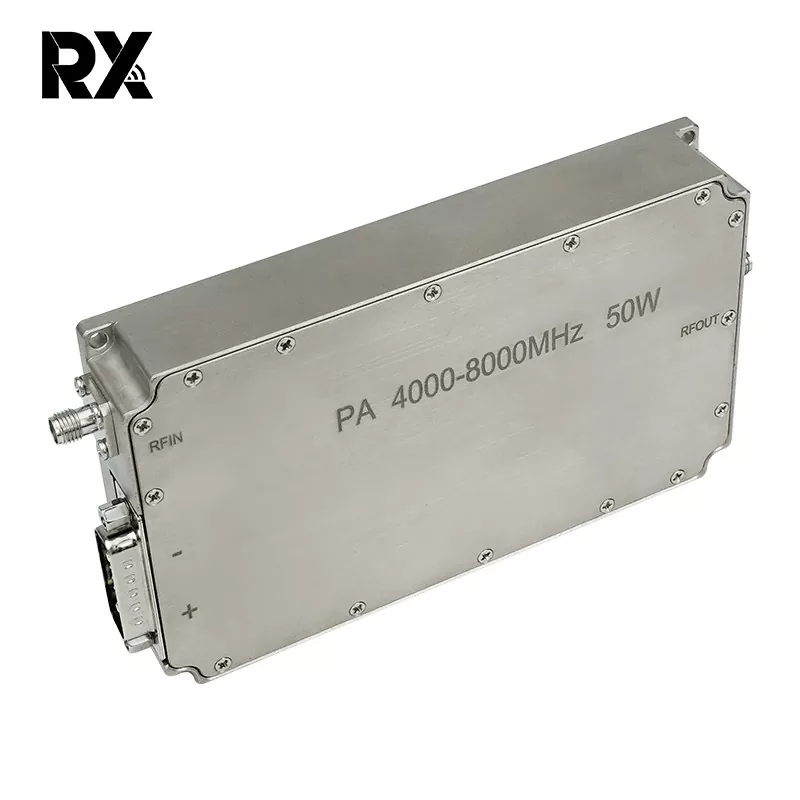

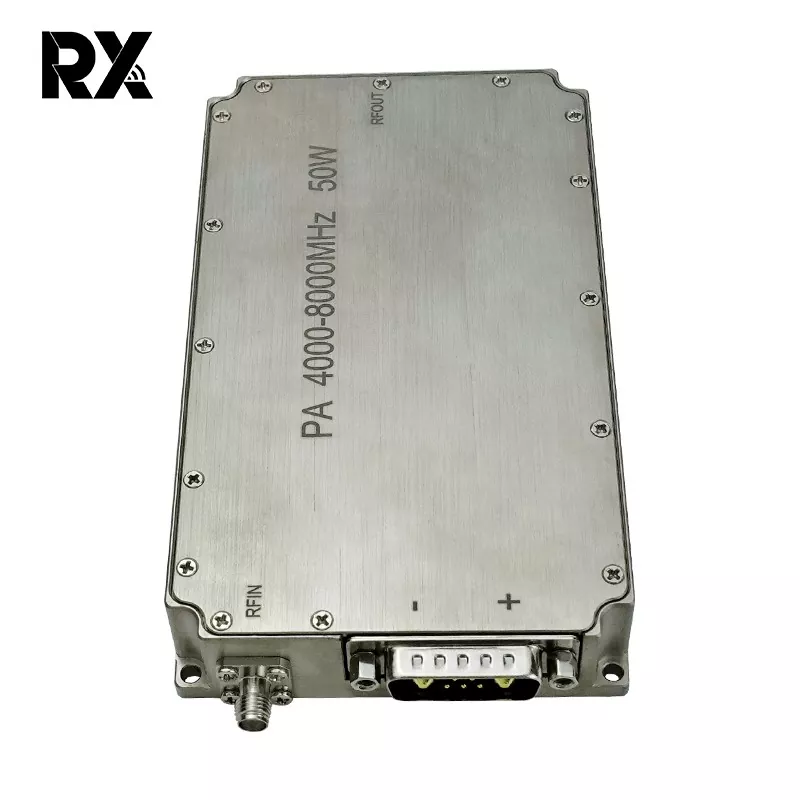

அல்ட்ரா-வைட்பேண்ட் சி-பேண்ட் 4-8 GHz 50W பவர் ஆம்ப்ளிஃபையர் RF சிஸ்டம்

இந்த 50W பிராட்பேண்ட் பவர் ஆம்ப்ளிஃபையர் என்பது 4GHz முதல் 8GHz வரையிலான அதிர்வெண் வரம்பில் வலுவான வெளியீட்டு சக்தி தேவைப்படும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் கொண்ட RF தொகுதி ஆகும். மேம்பட்ட GaN (காலியம் நைட்ரைடு) தொழில்நுட்பத்தைப் பயன்படுத்தி, இது அதிக ஆற்றல் அடர்த்தி, சிறந்த செயல்திறன் மற்றும் பரந்த உடனடி அலைவரிசையில் நம்பகமான நேர்கோட்டுத்தன்மையை வழங்குகிறது. பெருக்கியானது ஸ்திரத்தன்மை, ஆயுள் மற்றும் தேவைப்படும் சூழல்களில் நிலையான செயல்திறனுக்காக வடிவமைக்கப்பட்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

முக்கிய அம்சங்கள்

பிராட்பேண்ட் செயல்திறன்: 4GHz முதல் 8GHz (C-பேண்ட்) ஸ்பெக்ட்ரம் முழுவதும் இசைக்குழு மாறுதல் தேவையில்லாமல் தடையின்றி செயல்படுகிறது.

உயர் வெளியீட்டு சக்தி: இசைக்குழு முழுவதும் குறைந்தபட்சம் 50 வாட்ஸ் (47dBm) ஒரு பொதுவான நிறைவுற்ற வெளியீட்டு சக்தியை வழங்குகிறது.

அதிக ஆதாயம்: 50dB (குறைந்தபட்சம்) சிறிய-சிக்னல் ஆதாயத்தைக் கொண்டுள்ளது, இது குறைந்த சக்தி மூலங்களிலிருந்து பயனுள்ள சமிக்ஞை பெருக்கத்தை உறுதி செய்கிறது.

சிறந்த ஆதாய பிளாட்னஸ்: சீரான செயல்திறனுக்காக முழு அதிர்வெண் வரம்பில் பொதுவாக ±1.5dB இன் உயர்ந்த ஆதாயத் தட்டையான தன்மையை பராமரிக்கிறது.

உயர் செயல்திறன்: உயர் செயல்திறன் வடிவமைப்பை உள்ளடக்கியது, பொதுவாக 30% ஆற்றல் கூடுதல் திறன் (PAE), வெப்ப சுமை மற்றும் DC மின் நுகர்வு ஆகியவற்றைக் குறைக்கிறது.

வலுவான நேரியல் செயல்திறன்: உயர் 1dB சுருக்க புள்ளியை (OP1dB) பொதுவாக > 47dBm வழங்குகிறது, இது பல்வேறு மாடுலேஷன் திட்டங்களுக்கு நேரியல் மற்றும் நிறைவுற்ற பெருக்கத்தை ஆதரிக்கிறது.

ஒருங்கிணைந்த பாதுகாப்பு மற்றும் கட்டுப்பாடு: விரிவான பாதுகாப்பு அம்சங்களை உள்ளடக்கியது: தலைகீழ் மின்னழுத்த பாதுகாப்பு, அதிக வெப்பநிலை பணிநிறுத்தம் மற்றும் வெளியீடு ஓவர்லோட் / VSWR பாதுகாப்பு. சார்பு கட்டுப்பாடு, இயக்கு/முடக்கு (TTL) மற்றும் நிலை கண்காணிப்புக்கான நிலையான அனலாக் இடைமுகம்.

வெப்ப மேலாண்மை: முழு சுமை நிலைகளின் கீழ் நம்பகமான செயல்பாட்டை உறுதி செய்வதற்காக திறமையான பேஸ்ப்ளேட் குளிரூட்டும் அமைப்புடன் வடிவமைக்கப்பட்டுள்ளது. செயல்பாட்டு வெப்பநிலை வரம்பு: -40°C முதல் +85°C வரை.

கரடுமுரடான கட்டுமானம்: இராணுவம், விண்வெளி மற்றும் தொழில்துறை பயன்பாடுகளுக்கு ஏற்ற, உயர்ந்த கேடயம் மற்றும் சுற்றுச்சூழல் பின்னடைவு ஆகியவற்றிற்காக வலுவான, ஹெர்மெட்டிகல் சீல் செய்யப்பட்ட உலோகப் பொதியில் வைக்கப்பட்டுள்ளது.

இல்லை	விளக்கம்	சின்னம்	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு	குறிப்பு
1.	இயக்க அதிர்வெண்	BW	4000		8000	மெகா ஹெர்ட்ஸ்
2.	உள்ளீட்டு சக்தி	பின்		0		dBm
3.	வெளியீடு பவர் CW	சாட்	47	48.5	49.5	dBm	தொடர்ச்சியான அலை
4.	சக்தி ஆதாயம்	ஜி.பி	47		49.5	dBm	@ பின்=0 dBm
5.	பவர் ஆதாயம் பிளாட்னெஸ்	△ஜி.பி		±1.5		dB	@ பின்=0 dBm
6.	சிறிய SignalGain	G	49	50.5	52	dB	@ பின்=-5dBm
7.	சிறிய SignalGain பிளாட்னஸ்	△ஜி		±2		dB	@ பின்=-5dBm
8.	உள்ளீடு திரும்ப இழப்பு	S11		-15		dB
9.	இயக்க மின்னழுத்தம்	Vdc	28	28	32	V
10.	தற்போதைய நுகர்வு	A		6	8	A	@ Pout=50~90W
11.	வேலை வெப்பநிலை		-40℃~+50℃
12.	RF இணைப்பான் உள்ளீடு		எஸ்எம்ஏ, பெண்
13.	RF இணைப்பான் வெளியீடு		எஸ்எம்ஏ, பெண்
14.	எடை			0.439	0.50	கி.கி
15.	நீளம் * அகலம் * உயரம்		1348022			மிமீ
16.	உள்ளீட்டு சக்தி	பின்மேக்ஸ்	-5		5	dBm

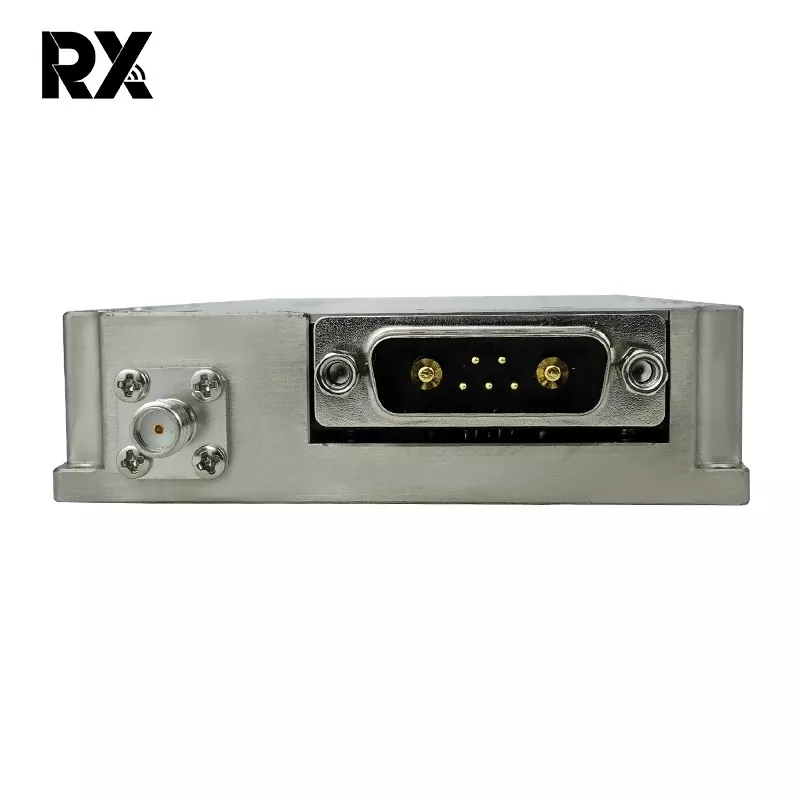

17.	இடைமுக வரையறை (7W2 பெண்)	VDD	A1	மைதானம்
		GND	A2	28Vdc
		தற்போதைய உணர்வு	1	தொகுதியின் தற்போதைய@100mV/A உடன் தொடர்புடைய அனலாக் மின்னழுத்தம்
		டெம்ப் சென்ஸ்	2	தொகுதியின் வெப்பநிலை@10mV/℃ உடன் தொடர்புடைய அனலாக் மின்னழுத்தம்
		இயக்கு	3	பெருக்கி இயக்கு			பெருக்கி இயக்கு: TTL லாஜிக் உயர் (3.3V) (உள்ளே இழுக்கப்பட்டது-குறைந்தது)
		GND	4	மைதானம்
	ஒட்டுமொத்த பரிமாணம்	குறிப்பு: 1, ஒட்டுமொத்த பரிமாணங்கள் குறிப்புக்காக மட்டுமே; 2, வாடிக்கையாளரின் தேவைகளுக்கு ஏற்ப அளவை அதிகரிக்கலாம் அல்லது குறைக்கலாம் 3, வாடிக்கையாளரின் உண்மையான தேவைகளுக்கு ஏற்ப உள்ளீட்டு இடைமுகம், வெளியீட்டு இடைமுகம் மற்றும் மின் விநியோக இடைமுகத்தின் நிலைகள் மாற்றப்படலாம்
